Универсальная ручка с цанговым зажимом для надфилей, шила и прочего

Приветствую всех любителей мастерить что то из ничего.
Сегодня сделаем универсальную ручку с цанговым зажимом. Данная ручка может пригодиться как для работы с надфилями, так и для шила, сверла и прочих инструментов с подходящим по диаметру хвостовиком.

1. Угловая шлифовальная машина.
2. Электродрель, желательно две.
3. Промышленный фен.
4. Заточной станок.
5. Газовая горелка ( по необходимости).
6. Тиски.
7. Сверла.
8. Гаечный ключ.
9. Листовой асбест.

Расходники и доноры.

1. Бракованный надфиль.
2. Ручка от формы для выпечки.
3. Шпилька.
4. Колпачковая гайка.
5. Отрезной диск толщиной 1 мм.
6. Эпоксидная смола.
7. Нитки.
8. Наждачная бумага.

В одном из наборов надфилей попалось вот такое чудо.

Скорее всего брак. Использовать его по прямому назначению нельзя и было принято решение сделать из этого, так сказать надфиля, шило, тем более что старое шило из велосипедной спицы себя не оправдало.

Для начала произведем отпуск металла, поскольку надфиль слишком хрупкий. Для этого прогреем надфиль промышленным феном. Для безопасности делаем это на листе асбеста.

После этого зажимаем надфиль в дрель и закругляем его, аккуратно подводя к боковой плоскости вращающегося камня заточного станка.

Окончательную доводку производим наждачной бумагой.

Шило готово, дело за держателем. В наших закромах завалялась ручка от формы для выпечки всяких орешков,мишек и тд. Сама форма благополучно уехала на переплавку а ручка пригодилась.

Сделаем цанговый зажим и будет ручка универсальной. Резьба в ручке уже есть, но необходимо просверлить отверстие под хвостовик надфиля.

Далее берем шпильку с подходящей резьбой и сверлим отверстие строго по центру. Нам попалась каленая шпилька, сверлить ее одно мучение, поэтому сначала произвели отжиг газовой горелкой. Так же используем асбест для безопасности.

Для того чтобы просверлить шпильку по центру, советуют зажать сверло в тиски а шпильку в патрон дрели. Если в хозяйстве имеется две дрели, то и сверло и шпильку зажимаем в патрон и сверлим навстречу, точность сверления повышается в разы. Главное сверлить на небольших оборотах.

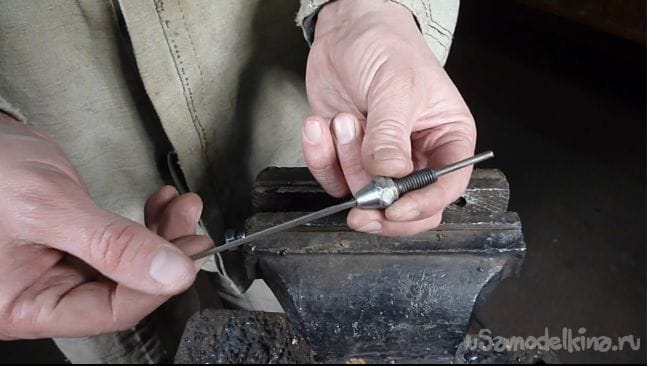

Накручиваем на шпильку колпачковую гайку до упора, зажимаем в тиски и используя просверленное отверстие как направляющую сверлим.

Теперь самая ответственная часть. Делаем в шпильке два пропила, крест на крест. Делать это надо очень точно и аккуратно, если сомневаетесь в своем умении владеть болгаркой, лучше воспользуйтесь ножовкой по металлу.

В этой конструкции вращаться должна только гайка, поэтому шпильку в ручке необходимо заклинить. Для этого наматываем на резьбу нитку, промазываем эпоксидной смолой и с некоторым усилием закручиваем в ручку гаечным ключом.

Для того чтобы ускорить высыхание эпоксидной смолы, прогреваем феном.

Гайку естественно можно покрасить, это придаст изделию законченный вид.

Универсальная ручка готова. Между гайкой и ручкой поставили еще латунную шайбу, но это больше для декора, чтобы закрыть небольшой зазор.

Всем успехов и удачи в работе.

Видео о изготовлении цангового зажима, шила и очистке надфилей можно посмотреть здесь.

Цанговый патрон своими руками: комплектующие и порядок изготовления

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.

Самодельный цанговый патрон, выточенный на токарном станке

Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра. При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью.

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

• цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
• проволока из стали;
• электрический паяльник;
• флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

• Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина. Важно, чтобы витки пружины располагались как можно ближе друг к другу.
• Готовую пружину, не снимая с болванки, тщательно пропаивают.

Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло.

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Самодельный зажим на основе цангового карандаша

Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон. Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу. При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Миниатюрный кулачковый патрон обеспечит жесткую фиксацию рабочих насадок

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов. Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт. Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Приобретение кулачкового патрона – это хорошая возможность за небольшие деньги оснастить свой электроинструмент универсальным зажимным устройством, удобным в использовании и обеспечивающим надежную фиксацию рабочих насадок. Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима. Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента.

Делаем USB-шило (5 вольт, 2 ампера) для кожи и плотных тканей с цанговым зажимом своими руками

Этот обзор может быть интересен тем, кто время от времени сталкивается с шитьём кожаных или плотных тканевых изделий. Под катом найдёте вариант простого, но эффективного держателя для крючков, а также иголок класса ХЭВИ.

Заниматься мелким ремонтом обуви и прочих подобных предметов при помощи крючков я научился уже давно. Работа с кожей мне очень нравится, поэтому недавно решил перейти на другой уровень – начал ваять кошельки, чехлы и другие приблуды. Уже заказал в Поднебесной пробойники, вощёные нитки и разметчики… Из оффлайн магазина идёт кожаная тесьма, иглы, заклёпки…

Во время поиска инструментов мне попадались на глаза интересные «машинки» для шитья кожи, в которых помимо рабочего элемента имелась также шпулька и узел для смены насадок. На одну из них есть на сайте отличный обзор, в том числе с иллюстрирующими фото по использованию. Вот он, собственно: mysku.ru/blog/ebay/26327.html — во всей красе.
Вот ещё видео добавлю по принципу работы:

Короче, агрегат показался очень полезным, но даже в Китае такие устройства несколько кусаюцца по цене. В общем, решил заколхозить подобное. Сразу хочу объяснить, чем именно привлекла меня такая система:
• Можно установить любой крючок, просто глухую иглу — дырки колупать, иглу с ушком – чтобы шить. Кстати, ничего не мешает зажать сверло и другую оснастку с хвостом небольшого диаметра. Можно не держать несколько крючков на столе, а обзавестись только этой машинкой и собрать/изготовить необходимые насадки. Универсализм этот удобен для скитальцев – брать с собой для ремонта снаряжения.
• Особенно интересна идея использования игл с ушками в передней части. Они, помимо кожи, позволяют прошивать «нервные» полотна: ткани, мех, стропы, «липучки», различные армированные листы… Обычный сапожный крюк на такое не способен, так как он, вроде бы, прокалывает, но на обратном ходу цепляет волокна материала и рвёт их. Кроме этого, игла более щадит нитку – у начинающих нить очень часто сильно повреждается во время шитья крючком.
• Чтобы нитка не путалась и не мешалась, удобно держать один её конец именно на шпуле, особенно актуально это, когда нужно сделать длинный шов.

За основу конструкции взял цанговый патрон, который раньше попал в мой обзор по созданию минидрели-бормашины: mysku.ru/blog/aliexpress/39778.html Когда-то купил его примерно за 2,5 бакса. Сейчас подобные можно найти даже дешевле (в шапке ссылка на продавца, у которого патрон есть в наличии, где брал – там нету уже).
Наверное, можно с успехом использовать вот такой держатель мелких инструментов: aliexpress.com/item/2015-Carving-Tools-Gimlet-Hand-Twist-Watch-Repair-Tool-Precision-Small-Parts-Grip-Needle-head-Drill/32408634296.html

Патрончик этот, так понимаю, популярен, он недорог и вполне качественен.

Зажимает хвосты от 1,5 до 3 миллиметров.
Рассчитан на посадку на вал диаметром 2,3 мм.
Зажим на валу осуществляется двумя бочонками с противоположных сторон. В наборе есть 5 цанг и ключик. Вот фото устройства, правда, в кадр попали и лишние цанги.

Далее выбирал рукоятку. Сразу решил, что на неё же буду мотать нитку (так иногда делают зимние удочки). Остановился на пробках от Артёмовского шампанского и одной маленькой — водочной. А вообще, вот такие были варианты.

Срезаю с двух пробок скошенные концы, чтобы получилась большая площадь контакта.

Шилом прокалываю сквозные отверстия по оси.

Заготавливаю проволоку, которая будет несущим формообразующим каркасом и «валом» для патрона. Я нашёл в гараже достаточно прочную, и подходящую по сечению.

Собираем инструмент насухую, примеряем патрон. Чтобы его поставить, достаточно выпустить кончик в 1 сантиметр.

Если всё нормально, готовимся к склеиванию. На «заднем» конце проволоки я сделал петлю и небольшую выборку на торце пробки (её потом закрыл на клею металлической шайбочкой). Это для того, чтобы заанкерить проволоку, чтобы она не двигалась ни вперед, ни назад.

Потом, используя термоклей, на проволоке набрал рукоятку. Кстати, передняя синтетическая минипробка своим грибком формирует «мотовильце».

Параллельно сварганил ещё дополнительное наношило на одной пробке (она как раз попалась с более выраженной «талией»). И этот компактный инструмент мне понравился даже больше.
Была мысля покрыть ручку яхтенным лаком, но отказался – так приятнее держать, и не будет скользить.

На оба изделия наматывается около 2 метров нитки, чего хватает с головой. Испытания показали, что патрон не соскакивает с проволоки, оснастку он держит даже под хорошей нагрузкой (в частности, боялся, что иглы будут вытягиваться из цанги).

В цанги загонял разные по сечению крюки – работает всё отлично. Потом взял крупную иглу и откусил от неё половину вместе с острием, остальное поставил в патрон. Несмотря на очень гладкий стержень, игла тоже хорошо стоит на месте.
Кстати, в продаже существуют мощные фабричные иглы для подобных инструментов.

Вот так толстую кожу прошил на краю. Легко пошло, причём пробойником я только слегка намечал шаг отверстий – далее колол шилом. Без проблем, поэтому дальше не стал материал зазря перфорировать.

Потом принялся за специфическую работу. По случаю, наконец-то, сделал новый поводок/привязь для нашего двортерьера, о необходимости создания которого жена зудит уже вторую неделю.

Он задуман был из прочной полимерной стропы: на одном конце просто петля для руки, на другом – карабин на петле. Материал хоть и плетёный, но между шнурами не проколешь, приходилось давить внагляк. Шило не подвело, крючок бы оказался не у дел.

Порядок действий.
Оплавил зажигалкой концы.
Затем, сложив стропу на краях петлями необходимого размера, проклеил эти места универсальным полиуретановым клеем.
После этого сделал несколько поперечных строчек капроновой ниткой. Получилось надёжно и вполне аккуратно.

А напоследок я скажу… что патрон хороший, нормально фунциклирует на бормашинке, да ещё вон и шить помогает. Что касается использования иглы ухом вперёд, то мне понравилось. Крючком шить быстрее, но для мест, где крюк может застревать – однозначно, классное решение.

Ах да, вы спросите, где, мол электрическая часть обзора с амперами и вольтами? Дык, это… шутканул я… Изделие сугубо механическое, к планшету не подключается…
